Соединения костей верхней конечности

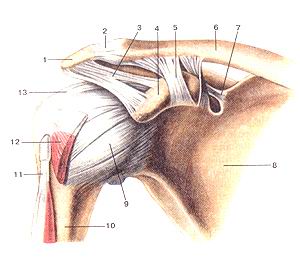

Рис. 79. Акромиально-ключичный суетав (articulatio acromio-clavicularis) и плечевой суставы
(articulatio humeri). Вид спереди.
1-акромион; 2-акромиалыю-ключичный сустав (акромиально-ключичная связка); 3-клювовидно-акромиальная связка; 4-клю-вовидный отросток; 5-клювовидно-ключичная связка; 6-ключи-ца; 7-верхняя поперечная связка лопатки; 8-лопатка; 9-капсула плечевого сустава; 10-плечевая кость; 11-сухожилие длинной головки двуглавой мышцы плеча; 12-подлопаточная мышца; 13-клювовидно-плечевая связка.
Fig. 79. Акромиально-ключичный и плечевой суставы.
Вид спереди.
1-acromion; 2-articulatio acromioclavicularis (ligamentum acromio-claviculare); 3-ligamentum coracoacromiale; 4-processus coracoideus; 5-ligamentum coracoclaviculare; 6-clavicula; 7-ligamentum transver-sum scapulae (superius); 8-scapula; 9-capsula articulationis humeri; 10-humerus; 11-tendo m. bicipitis brachii (caput longum); 12-m.sub-scapularis; 13-ligamentum coracohumerale.
Fig. 79. Acromioclavicular and shoulder joints. Anterior aspect, l-acromion; 2-acromioclavicular joint (acromioclavicular ligament); 3-coraco-acromial ligament; 4-coracoid process; 5-coracoclavicular ligament; 6-clavicule; 7-superior transverse scapular ligament; 8-scapula; 9-capsula of shoulder joint; 10-humerus; 11-tendon of the long head of biceps brachii; 12-subscapularis; 13-coracohumeraI ligament.

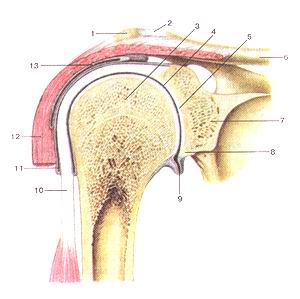

Рис. 80. Плечевой сустав (articulatio huineri).
Фронтальный разрез.
1-акромион; 2-акромиалыю-ключичный сустав; 3-голова плечевой кости; 4-суставная щель плечевого сустава; 5-суставная впадина лопатки; 6-ключица; 7-лопатка; 8-суставная губа; 9-подмы-шечный карман суставной полости; 10-сухожилие длинной головки двуглавой мышцы плеча; 11-синовиальное влагалище сухожилия длинной головки двуглавой мышцы плеча; 12-дельто-видная мышца. 13-поддельтовидная сумка.
Fig. 80. Articulatio humeri. Фронтальный разрез. 1-acromion; 2-articulatioacromioclavicularis; 3-caput humeri; 4-cav-ilasarlicularisarticulatioiiis humeri; 5-cavitasglenoidale (scapulae); 6-clavicula; 7-scapula; 8-labrum glenoidale; 9-recessus subaxilaris cavi-tae articularis; 10-tcndo m.bicipitis brachii (caput longum); 11-vagina synovialis tendinis m.bicipitis brachii (caput longum); 12-m.del-toideus; 13-bursa subdelloidea.
Fig. 80. Shoulder joint. Frontal section.
1-acromion; 2-acromioclavicularjoint; 3-head of humerus; 4-articular cavity of shoulder joint; 5-glenoid cavity (of scapula); 6-clavicule; 7-scapula; 8-glenoid labrum; 9-subaxillar recess of articular cavity; 10-tendon of long head of the biceps brachii; 1 l-inlertubercular tendon sheath (of biceps brachii); 12-deltoid; 13-subdeltoid bursa.

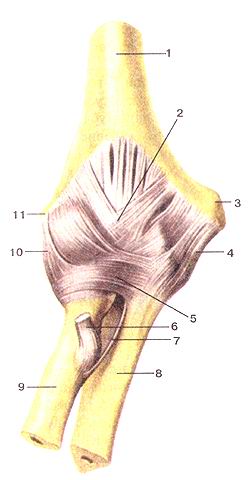

Рис. 81. Локтевой сустав (articulatiocubiti).
Вид спереди.
1-плечевая кость; 2-сустав-ная капсула; 3-медиальный надмыщелок плечевой кости; 4-локтевая коллатерать-ная связка; 5-кольцевая связка лучевой кости; 6-су-хожилие двуглавой мышцы плеча; 7-косая хорда; 8-локтевая кость; 9-лучевая кость; 10-лучевая коллатеральная связка; 11-лате-ральный надмышелок.
Fig. 81. Articulatio cubiti.
Вид спереди.
1-humerus; 2-capsula articu-laris; 3-epicondylus medialis humeri; 4-ligamentum collat-erale ulnaris; 5-ligamentum anulare radii; 6-tendo m.bicipitis brachii; 7-chorda obliqua; 8-ulna; 9-radius; 10-ligamentum collaterale radi-ale; ll-epicondylus lateralis.
Fig. 81. Elbow joint. Anterior aspect.
1-humerus; 2-articular capsula; 3-medial epicondyle of humerus; 4-ulnar collateral ligament; 5-anular ligament of radius; 6-tendon of biceps brachii; 7-oblique cord; 8-ulnar (bone); 9-radius; 10-radial collateral ligament; 11-lateral epicondyle.

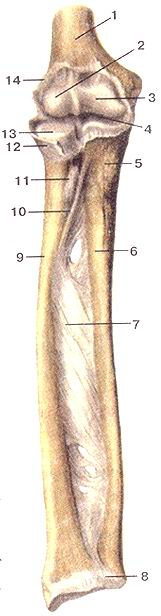

Рис. 82. Локтевой сустав и соединения костей предплечья (полость локтевого
сустава вскрыта).
I-плечевая кость; 2-головка мыщелка плечевой кости; 3-блок плечевой кости; 4-по-дость локтевого сустава; 5-бугристость локтевой кости; 6-тело локтевой кости; 7-меж-костная мембрана; 8-дистальныЙ луче-лок-тевой сустав; 9-тело лучевой кости; 10-косая хорда; 11-сухожилие двуглавой мышцы плеча (отрезано); 12-колыдевая связка лучевой кости: 13-головка лучевой кости; 14-капсула локтевого сустава.
Fig. 82. Локтевой сустав и соединения костей предплечья (полость локтевого
сустава вскрыта).
l-humcrus; 2-capitulum humeri; 3-trochantcr liumeri; 4-cavitas articularis; 5-tuberositas ulnae; 6-corpus ulnae; 7-membrana interossea ante-brachii; 8- articulatio radioulnai'isdistalis; 9-cor-pus radii; I0-chorda obliqua; I l-tendo in.bicipi-tis brachii (отрезано); 12-ligamentum anulare radii; 13-caput radii; 14-capsula articularis.
Fig. 82. Elbow joint and joints of forearm (cavity of the elboww joint is discovered). 1-humcrus; 2-capitulum humeri; 3-trochlea of humcrus; 4- articular cavity (of elbow joint); 5-tuberosily of ulna: 6-body of the ulna; 7-intcrosscus membrane of forearm; 9-body of radius: 10-obliquc cord; II-tendon of biceps brachii (is cut); 12-anular ligament of radius; 13-head of radius; 14- articular capsula of elbow joint.

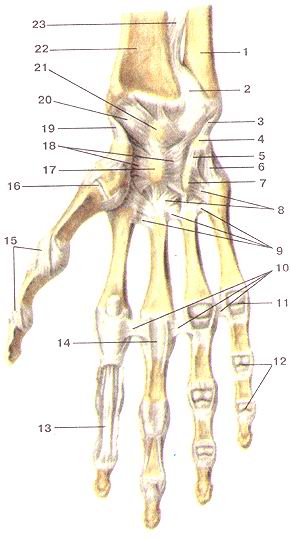

Рис. 83. Луче-запястный сустав (articulartio radiocarpea);
связки и суставы кисти, правой. Ладонная сторона. 1 -локтевая кость; 2-дистальный луче-локтевой сустав; 3-локтевая коллатеральная связка запястья; 4-гороховидная кость; 5-горохо-видно-крючковая связка; 6-гороховидно-пястная связка; 7-крю-чок крючковидной кости; 8-ладонные за мястно-пястные связки; 9-ладонные пястные связки; 10-глубокие поперечные пястные связки; 11-пястно-фаланговый сустав V пальца (вскрыт); 12-межфаланговые суставы V пальца; 13-сухожилие мышцы -глубокого сгибателя пальцев; 14-фиброзное влагалище сгибателей III пальца кисти; 15-коллатеральные связки пястно-фалангового и межфалангового сусгавов 1 пальца кисти; 16-запя-стио-пястный сустав I пальца кисти; 17-головчатая кость; 18-лу-чевая связка запястья; 19-лучевая коллатеральная связка; 20-ладонная луме-запястная связка; 21-полулунная кость; 22-лу-чевая кость; 23-межкостпая перепонка предплечья.
Fig. 83. Aniculatio radiocarpea. Связки и суставы кисти,правой. Ладонная сторона, l-ulna; 2-articulatio radioulnaris distalis; 3-ligamcntum collaierale саф1 ulnare; 4-os pisiforme; 5-ligamentum pisohamatum; 6-ligamen-tum Р18оте1асафсит; 7-hamulus ossis hamati; 8-ligamenta car-pometacarpea palmaria; 9-ligamenta metacarpea palmaria; 10-liga-mcnta тс!асафса transversa prolunda; 11-articulatio caфophalangea (вскрыт); 12-articulationes 1шефЬа1апЕеае manus; 13-tendo m.flex-oris digitorum profundi; 14-vagina tendinis musculi flexorum digito-rum (III); 15-ligamenla collateralia; 16-articulatio сафоптаасафеа; 17-oscapitatum; 18-^атепШтсаф1 radiatum; 19- ligamemum col-laterale carpi radiale; 20-ligamentum сафоте!асафеа palmare; 21-os lunatum; 22-radius; 23-membrana interosseaanterbrachii.
Fig. 83. Radota^al joint, ligaments and joints of wrist, right.
Palmar view.
l-ulna; 2-distal radioulnar joint; 3~ulnar collateral сафа! ligament; 4-pisilbnTi bone; 5-pisohomote ligament; 6-р15оте(асафа1 ligament; 7- hanuilus of hamate bone: 8-palmar
сафате!асафа1 ligament; 9-palmar metacarpal ligament; 10-deep transverse metacarpal ligaments; I 1 -metacarpopha-longeal joint of V finger (dissect); 12-inter-pholongcal joints of V finger; 13-tendon of llexor ciigitorum pro-fundus; 14-tendinous sheath of flecar digito-rum (HI); 15-collaler-al ligaments of metacarpophalangeal and interphalangeal joints of thumb; 16-сафоте1асафа1 joint of thumb; 17-capitate bone; 18-radiale carpal ligament: 19-radial collateral ligament of wrist joint: 20-palmar radiocarpal ligament: 21-lunate bone; 22-radius; 23-interosseous membrane of forearm.

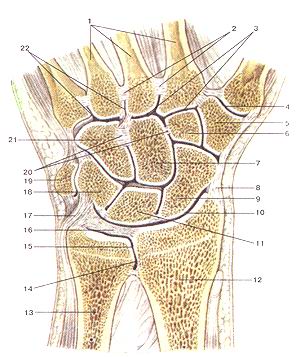

Рис. 84. Луче-запястый сустав (articulanio radiocarpea); суставы и
связки кисти, правой; Разрез во фронтальной плоскости. I-пястные кости; 2-межкостные межпястные связки; 3-запяст-но-пястныс суставы; 4-запястно-пястный сустав 1 пальца кисти; 5-многоугольная кость; 6-трапециевидная кость; 7-головчатая кость; 8-лучевая коллатеральная связка запястья; 9- ладьевидная кость; 10-луче-запястный сустав; 11-полулунная кость; 12-луче-вая кость; 13-локтевая кость; 14-мешкообразное углубление дис-тального луче-локтевого сустава; 15-дистальный луче-локтевой сустав; 16-внутрисуставиой диск луче-запястного сустава; 17-локтевая коллатеральная связка запястья; 18-трехграннан кость; 19-гороховидная кость; 20-межкостные межзапястные свяжи; 21-крючковидная кость; 22-межпястные суставы.
Fig. 84. Articulatio radiocarpea; суставы и связки кистиб правой.
Разрез во фронтальной плоскости.
1-ossa metacarpea; 2-ligamenta interossea intermetacarpea; 3-articu-lationes сафопшасафеае; 4-articulatio carpometacarpea pollicis; 5-os irape/.ium; 6-os trapezoium; 7-os capitatum; 8-ligamentum collat-erale саф1 radiale; 9-os scaphoideum; 10-articulatio radiocaфeunl; 11-os lunatum; 12-radius;13-ulna; 14-recessussacciformis; 15-articu-latio гадюсафеит distalis; 16-discus articularis; 17-Ugamentum col-laterale carpi ulnare; 18-os triquelrum; 19-os pisiformc; 20-ligamenta т!егсафеа interossea; 21-os hamatum; 22-ligamenta ймегсафеа.
Fig. 84. Кад4осафа1 joint, ligaments and joi nls pf right wrist.
Frontal plane.
1-те1асафа1 bones; 2-interosseous те!асафа1 ligaments; 3-car-роте!асафа1 joints; 4-сафоте1асафа1 joint of thumb; 5-tropezium; 6-trapezoid; 7-capitatc; 8-radial сафа! collateral ligament; 9-scaphoid; 10-гаШосафа1 joint; ll-lunate; 12-radius; 13-ulna; 14-sacciform recess of distal radioulnar joint; 15-distal radioulnar joint; 17-и1пагсафа1 collateral ligament; 18-triquetrum; 19-pisiform; 20-interosseous inter-сафа! ligaments; 21-hamate; 22-1п1егсафа1 ligaments.

* * *

	Акромиально-ключичный суcтав (articulatio acromio-clavicularis) и плечевой суставы (articulatio humeri) Вид спереди. акромион; акромиальню-ключичный сустав (акромиально-ключичная связка); клювовидно-акромиальная связка; клювовидный отросток; клювовидно-ключичная связка; ключица; верхняя поперечная связка лопатки; лопатка; капсула плечевого сустава; плечевая кость; сухожилие длинной головки двуглавой мышцы плеча; подлопаточная мышца; клювовидно-плечевая связка.
	Плечевой сустав (articulatio huineri) Фронтальный разрез. акромион; акромиально-ключичный сустав; голова плечевой кости; суставная щель плечевого сустава; суставная впадина лопатки; ключица; лопатка; суставная губа; подмышечный карман суставной полости; сухожилие длинной головки двуглавой мышцы плеча; синовиальное влагалище сухожилия длинной головки двуглавой мышцы плеча; дельтовидная мышца. поддельтовидная сумка.
	Локтевой сустав (articulatiocubiti) Вид спереди. плечевая кость; суставная капсула; медиальный надмыщелок плечевой кости; локтевая коллатератьная связка; кольцевая связка лучевой кости; сухожилие двуглавой мышцы плеча; косая хорда; локтевая кость; лучевая кость; лучевая коллатеральная связка; латеральный надмышелок.
	Локтевой сустав и соединения костей предплечья (полость локтевого сустава вскрыта) плечевая кость; головка мыщелка плечевой кости; блок плечевой кости; полость локтевого сустава; бугристость локтевой кости; тело локтевой кости; межкостная мембрана; дистальныЙ лучелоктевой сустав; тело лучевой кости; косая хорда; сухожилие двуглавой мышцы плеча (отрезано); колыдевая связка лучевой кости: головка лучевой кости; капсула локтевого сустава.
	Луче-запястный сустав (articulartio radiocarpea) связки и суставы кисти, правой Ладонная сторона. 1 -локтевая кость; дистальный лучелоктевой сустав; локтевая коллатеральная связка запястья; гороховидная кость; горохо-видно-крючковая связка; гороховидно-пястная связка; крючок крючковидной кости; ладонные за мястно-пястные связки; ладонные пястные связки; глубокие поперечные пястные связки; пястно-фаланговый сустав V пальца (вскрыт); межфаланговые суставы V пальца; сухожилие мышцы-глубокого сгибателя пальцев; фиброзное влагалище сгибателей III пальца кисти; коллатеральные связки пястно-фалангового и межфалангового сусгавов 1 пальца кисти; запястно-пястный сустав I пальца кисти; головчатая кость; лучевая связка запястья; лучевая коллатеральная связка; ладонная лучезапястная связка; полулунная кость; лучевая кость; межкостная перепонка предплечья.
	Луче-запястый сустав (articulanio radiocarpea); суставы и связки кисти, право Разрез во фронтальной плоскости. пястные кости; межкостные межпястные связки; запястно-пястныс суставы; запястно-пястный сустав 1 пальца кисти; многоугольная кость; трапециевидная кость; головчатая кость; лучевая коллатеральная связка запястья; ладьевидная кость; луче-запястный сустав; полулунная кость; лучевая кость; локтевая кость; мешкообразное углубление дистального луче-локтевого сустава; дистальный луче-локтевой сустав; внутрисуставиой диск луче-запястного сустава; локтевая коллатеральная связка запястья; трехграннан кость; гороховидная кость; межкостные межзапястные свяжи; крючковидная кость; межпястные суставы.
